Controle CC – Série PL/X

Descrição

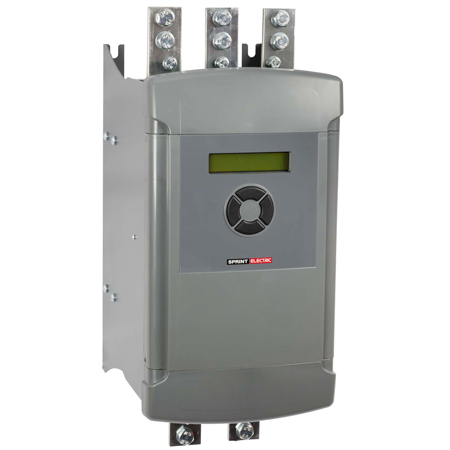

Drive DC Série PL/X

A série PL/X é composta por DC totalmente digitais, desenvolvidos para controle preciso e eficiente de motores de corrente contínua de até 2250 Amps (980 kW). Disponível nas versões de 2 quadrantes (PL) e 4 quadrantes regenerativos (PLX), oferece soluções compactas e versáteis para aplicações industriais exigentes.

Aplicações Típicas:

• Linhas de produção e processos industriais
• Máquinas de enrolamento e extrusoras
• Sistemas de elevação, transporte e guindastes
• Atualizações de sistemas DC antigos

Destaques do Produto:

• Modelos com controle 2Q (PL) e regenerativo 4Q (PLX)
• Potência de saída: 5kW até 980kW
• Corrente de armadura: 12A a 2250A
• Faixa de tensão de entrada: 12V a 500VCA (padrão), com opções de 600V e 690VCA

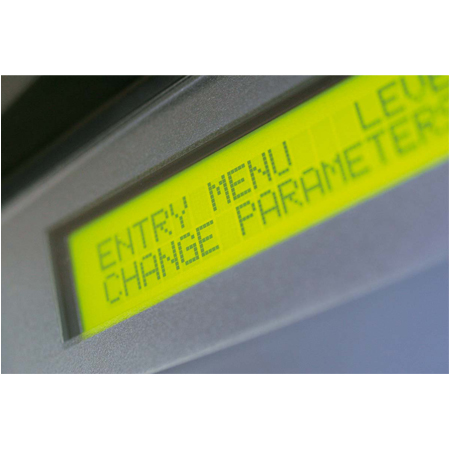

• Display alfanumérico de 40 caracteres para fácil navegação
• Entradas: 17 digitais e 8 analógicas
• Saídas: 7 digitais e 4 analógicas
• Proteções integradas: sobrecorrente, falha de campo, sobreaquecimento, perda de fase, sobretensão, entre outras

Recursos Adicionais:

• Blocos de funções configuráveis para macros como enrolamento central e orientação de fuso
• Software PL Pilot+ para configuração e monitoramento
• Compatibilidade com protocolos industriais como Ethernet, Profibus, CANbus, Modbus, DeviceNet
• Equipado com Drive.Web para automação inteligente via IIoT
• Aprovação CE e opções com listagem UL e CuL

Dados Técnicos:

• Tensão de armadura: Vac × 1,2
• Corrente de campo: 8A a 64A, conforme faixa de corrente
• Tensão de campo: 0 a 0,9 × Vac auxiliar
• Sobre carga: 150% por 25 segundos (sem sobrecarga em alguns modelos)

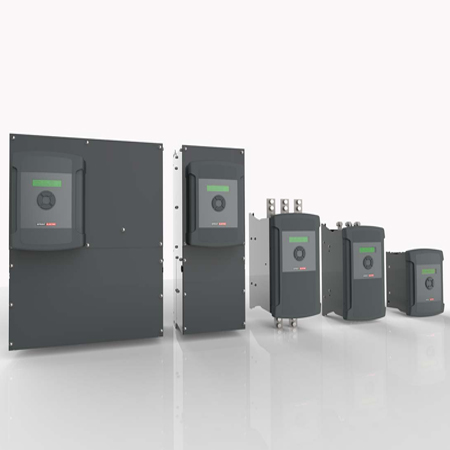

• Tamanhos de chassis: 5 tamanhos compactos
