Bomba A4VG | PAA4VG

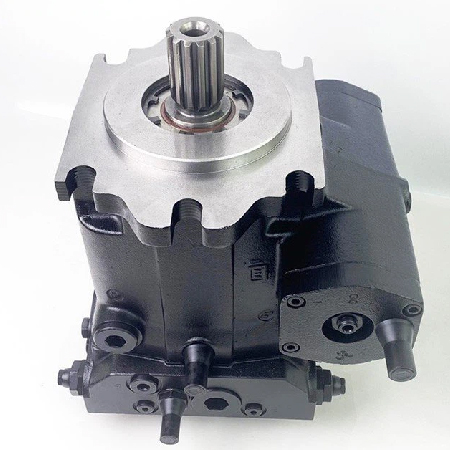

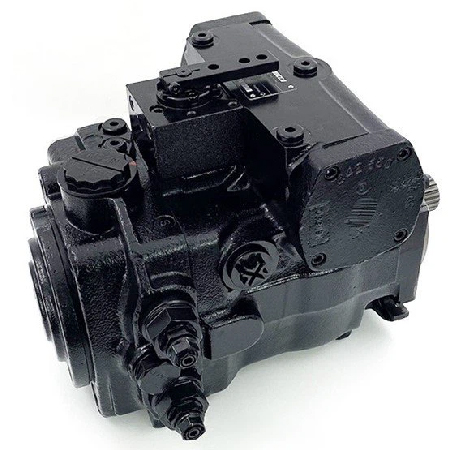

Bomba de pistão axial fechado A4VG | PAA4VG
PAA4VG Bomba de pistão axial de deslocamento variável com projeto de placa oscilante para transmissões hidrostáticas de circuito fechado. O fluxo é proporcional à velocidade e deslocamento da unidade e é infinitamente variável. O fluxo de saída aumenta com o ângulo de rotação de 0 a seu valor máximo.
Bomba variável de pistão axial série A4VG
Série 32
Tamanhos – 28 40 56 71 90 125 180 250
Pressão nominal – 400 bar
Pressão Máxima – 450 bar
Modo de operação – Circuito fechado
| Tamanho | NG | 28 | 40 | 56 | 71 | 90 | 125 | 180 | 250 |
|---|
| Deslocamento – Bomba Variável | Vg max (cm³) | 28 | 40 | 56 | 71 | 90 | 125 | 180 | 250 |
| Deslocamento – Bomba de Impulso | Vg Sp (cm³) | 6.1 | 8.6 | 11.6 | 19.6 | 19.6 | 28.3 | 39.8 | 52.5 |
| Velocidade | nnom (rpm) | 4250 | 4000 | 3600 | 3300 | 3050 | 2850 | 2500 | 2400 |
| Velocidade Máxima Limitada | nmax (rpm) | 4500 | 4200 | 3900 | 3600 | 3300 | 3250 | 2900 | 2600 |
| Velocidade Máxima Intermitente | nmax (rpm) | 5000 | 5000 | 4500 | 4100 | 3800 | 3450 | 3000 | 2700 |
| Velocidade Mínima | nmin (rpm) | 500 | 500 | 500 | 500 | 500 | 500 | 500 | 500 |
| Fluxo em nnom e Vg max | qv (L/min) | 119 | 160 | 202 | 234 | 275 | 356 | 450 | 600 |
| Potência em nnom, Vg max e Δp = 400 bar | P (kW) | 79 | 107 | 134 | 156 | 183 | 238 | 300 | 400 |
| Torque em Vg max e Δp = 400 bar | T (Nm) | 178 | 255 | 357 | 452 | 573 | 796 | 1146 | 1592 |
| Torque em Vg max e Δp = 100 bar | T (Nm) | 45 | 64 | 89 | 113 | 143 | 199 | 286 | 398 |
| Eixo de Transmissão de Rigidez Rotativa – Tipo S | c (kNm/rad) | 31.4 | 69 | 80.8 | 98.8 | 158.1 | 218.3 | 244.5 | 354.5 |
| Eixo de Transmissão de Rigidez Rotativa – Tipo T | c (kNm/rad) | – | – | 95 | 120.9 | – | 252.1 | 318.4 | 534.3 |
| Eixo de Transmissão de Rigidez Rotativa – Tipo A | c (kNm/rad) | – | 79.6 | 95.8 | 142.4 | 176.8 | 256.5 | – | – |
| Eixo de Transmissão de Rigidez Rotativa – Tipo Z | c (kNm/rad) | 32.8 | 67.5 | 78.8 | 122.8 | 137 | 223.7 | 319.6 | 624.2 |
| Eixo de Transmissão de Rigidez Rotativa – Tipo U | c (kNm/rad) | – | 50.8 | – | – | 107.6 | – | – | – |
| Momento de Inércia para Grupo Rotativo | JGR (kgm²) | 0.0022 | 0.0038 | 0.0066 | 0.0097 | 0.0149 | 0.0232 | 0.0444 | 0.0983 |
| Aceleração Angular Máxima | a (rad/s²) | 38000 | 30000 | 24000 | 21000 | 18000 | 14000 | 11000 | 6700 |
| Volume da Caixa | V (L) | 0.9 | 1.1 | 1.5 | 1.3 | 1.5 | 2.1 | 3.1 | 6.3 |
| Massa Aprox. (Sem Através da Unidade) | m (kg) | 29 | 31 | 38 | 50 | 60 | 80 | 101 | 156 |
| Centro de Gravidade – X | X (mm) | GG lt; 5 | GG lt; 5 | GG lt; 5 | GG lt; 5 | GG lt; 5 | GG lt; 5 | GG lt; 5 | GG lt; 5 |
| Centro de Gravidade – Y | Y (mm) | 24 | 20 | 20 | 15 | 20 | 30 | 33 | 30 |
| Centro de Gravidade – Z | Z (mm) | 105 | 112 | 106 | 135 | 145 | 160 | 180 | 203 |
