Bomba A4VSG

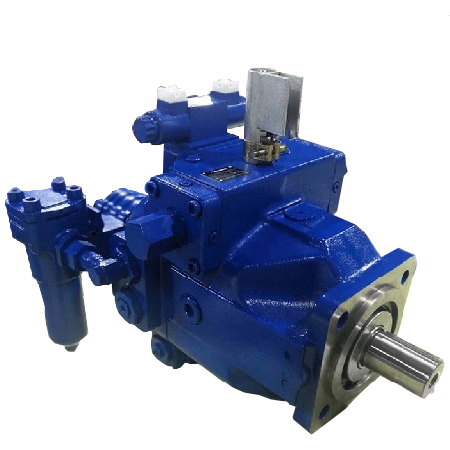

Bomba de pistão variável axial A4VSG
A bomba de pistão axial de deslocamento variável PA A4VSG em design de placa oscilante é projetada para acionamentos hidrostáticos em circuitos fechados. O fluxo é proporcional à velocidade de acionamento e ao deslocamento. Ao ajustar o ângulo da placa oscilante, é possível variar continuamente o fluxo de saída.
Bomba variável de pistão axial série A4VSG
Série 1X e 3X
Tamanhos – 40 71 125 180 250 355 500 750 1000
Pressão nominal – 350 barras
Pressão Máxima – 400 barras
Modo de operação – Circuito fechado
| Tamanho NG | 40 | 71 | 125 | 180 | 250 | 355 | 500 | 750 | 1000 | |
| Deslocamento,
geométrico, V g máx. |
cm 3 | 40 | 71 | 125 | 180 | 250 | 355 | 500 | 750 | 1000 |
| Rotacional em
V g max n max |
rpm | 3700 | 3200 | 2600 | 2400 | 2200 | 2000 | 1800 | 1600 | 1600 |
| Fluxo em n máx q v e V g máx |
l/min | 148 | 227 | 325 | 432 | 550 | 710 | 900 | 1200 | 1600 |
| a 1500 rpm e V g máx. | 60 | 107 | 186 | 270 | 375 | 533 | 750 | 1125 | 1500 | |
| Potência em n máx.
V g máx P |
kW | 86 | 132 | 190 | 252 | 321 | 414 | 525 | 700 | 933 |
| a 1500 rpm, V g máx e Δp = 350 bar |
35 | 62 | 109 | 158 | 219 | 311 | 438 | 656 | 875 | |
| Torque em V g máx e M Δp = 350 bar | Nm | 223 | 395 | 696 | 1002 | 1391 | 1976 | 2783 | 4174 | 5565 |
| em V g máx e Δp = 100 bar |
64 | 113 | 199 | 286 | 398 | 564 | 795 | 1193 | 1590 | |
| Pc rotativo | kNm/rad | 80 | 146 | 260 | 328 | 527 | 800 | 1145 | 1860 | 2730 |
| rigidez de Z c | kNm/rad | 77 | 146 | 263 | 332 | 543 | 770 | 1136 | 1812 | 2845 |
| Momento de
inércia J TW |
kgm2 | 0,0049 | 0,0121 | 0,03 | 0,055 | 0,0959 | 0,19 | 0,3325 | 0,66 | 1.20 |
| Aceleração angular máxima2) α | rad/s² | 17000 | 11000 | 8000 | 6800 | 4800 | 3600 | 2800 | 2000 | 1450 |
| Volume de caso V | eu | 2 | 2,5 | 5 | 4 | 10 | 8 | 14 | 19 | 27 |
| Peso aprox. m | kg | 42 | 60 | 107 | 112 | 220 | 235 | 335 | 500 | 644 |
