Bomba A4VSO | PAA4VSO

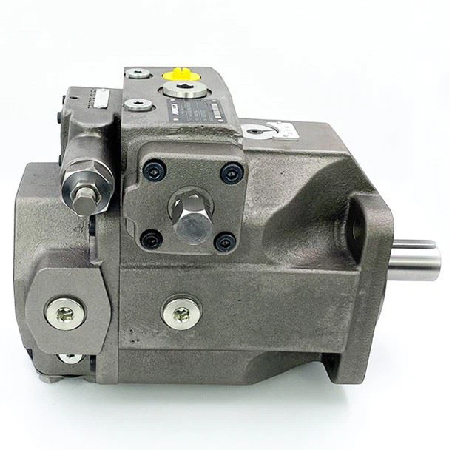

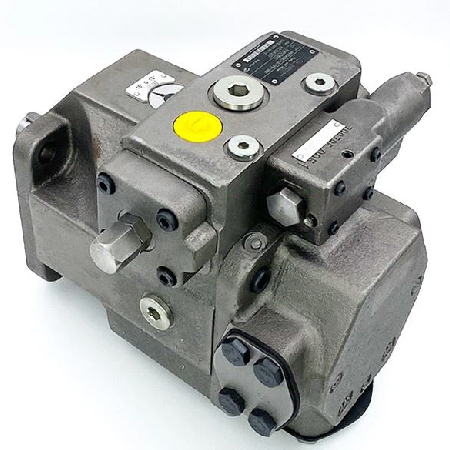

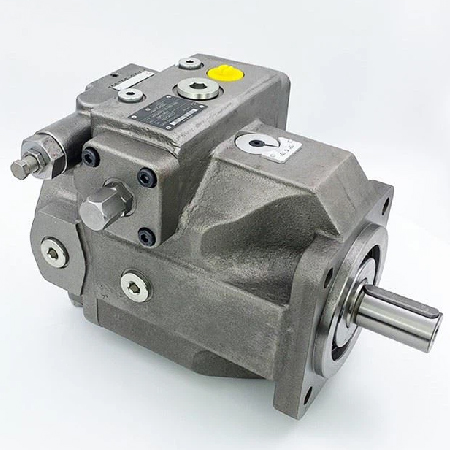

Bomba Hidráulica de Pistão A4VSO | PAA4VSO
A bomba variável de pistão axial hidráulico PAA4VSO possui excelentes características de sucção, baixo nível de ruído, longa vida útil, longa vida útil; design modular; variável através de opções de acionamento, indicador visual do ângulo de rotação e montagem opcional
Bomba variável de pistão axial Série A4VSO
- Série 1x e 3x
- Tamanhos – 40 71 125 180 250 355 500 750 1000
- Pressão nominal – 350 barras
- Pressão Máxima – 400 barras
- Modo de operação – Bomba de pistão aberta
Disponível nas versões: A4VSO 40/DR, A4VSO 71/DP, A4VSO 125/DFR, A4VSO 180/LR, A4VSO 250/MA, A4VSO 355/EM, A4VSO 500/HM, A4VSO 750/HS, A4VSO 1000/ HD e A4VSLO 750/DR.
| Tamanho | NG | 40 | 71 | 125 | 180 | 250 | 355 | 500 | 750 | 7505) | 1000 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| Deslocamento Geométrico por Revolução | Vg máx. (cm³) | 40 | 71 | 125 | 180 | 250 | 355 | 500 | 750 | 750 | 1000 |
| Velocidade Rotacional Máxima 1) | em Vg máx 2) | não (RPM) | 2600 | 2200 | 1800 | 1800 | 1500 | 1500 | 1320 | 1200 | 1500 |
| em Vg Menor ou igual a Vg máx 3) | nmáx (RPM) | 3200 | 2700 | 2200 | 2100 | 1800 | 1700 | 1600 | 1500 | 1500 | |
| Fluxo | em nnom e Vg max | Qv (L/min) | 104 | 156 | 225 | 324 | 375 | 533 | 660 | 900 | 1125 |
| a 1500 rpm | Qv (L/min) | 60 | 107 | 186 | 270 | 375 | 533 | 5816) | 7706) | 1125 | |
| Potência | em nnom, Vg máx. e Δp=350 barra | P (kW) | 61 | 91 | 131 | 189 | 219 | 311 | 385 | 525 | 656 |
| a 1500 rpm | P (kW) | 35 | 62 | 109 | 158 | 219 | 311 | 3396) | 4496) | 656 | |
| Torque | em nnom, Vg máx. e Δp=350 barra 2) | M máx. (Nm) | 223 | 395 | 696 | 1002 | 1391 | 1976 | 2783 | 4174 | 4174 |
| e Δp=100 barra 2) | M (Nm) | 64 | 113 | 199 | 286 | 398 | 564 | 795 | 1193 | 1193 | |
| Rigidez Rotativa do Eixo de Transmissão | Extremidade do eixo P | c (kNm/rad) | 80 | 146 | 260 | 328 | 527 | 800 | 1145 | 1860 | 1860 |
| Extremidade do eixo Z | c (kNm/rad) | 77 | 146 | 263 | 332 | 543 | 770 | 1136 | 1812 | 1812 | |
| Momento de Inércia | JTW (kgm²) | 0.0049 | 0.0121 | 0.03 | 0.055 | 0.0959 | 0.19 | 0.3325 | 0.66 | 0.66 | 1.2 |
| Aceleração Angular Máxima | a (Rad/S²) | 17000 | 11000 | 8000 | 6800 | 4800 | 3600 | 2800 | 2000 | 2000 | 1450 |
| Volume da Caixa | v (L) | 2 | 2.5 | 5 | 4 | 10 | 8 | 14 | 19 | 22 | 27 |
| Peso (sem acionamento) Aprox. | m (Kg) | 39 | 53 | 88 | 102 | 184 | 207 | 320 | 460 | 490 | 605 |
