Inversores Haitian

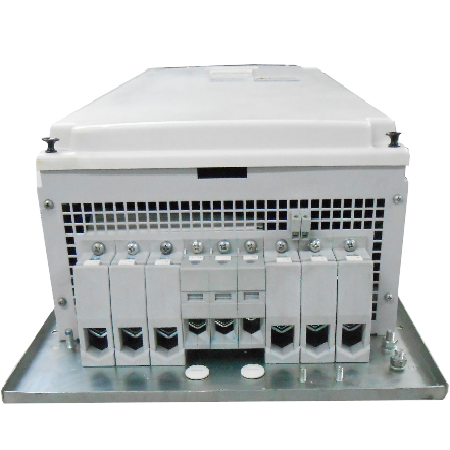

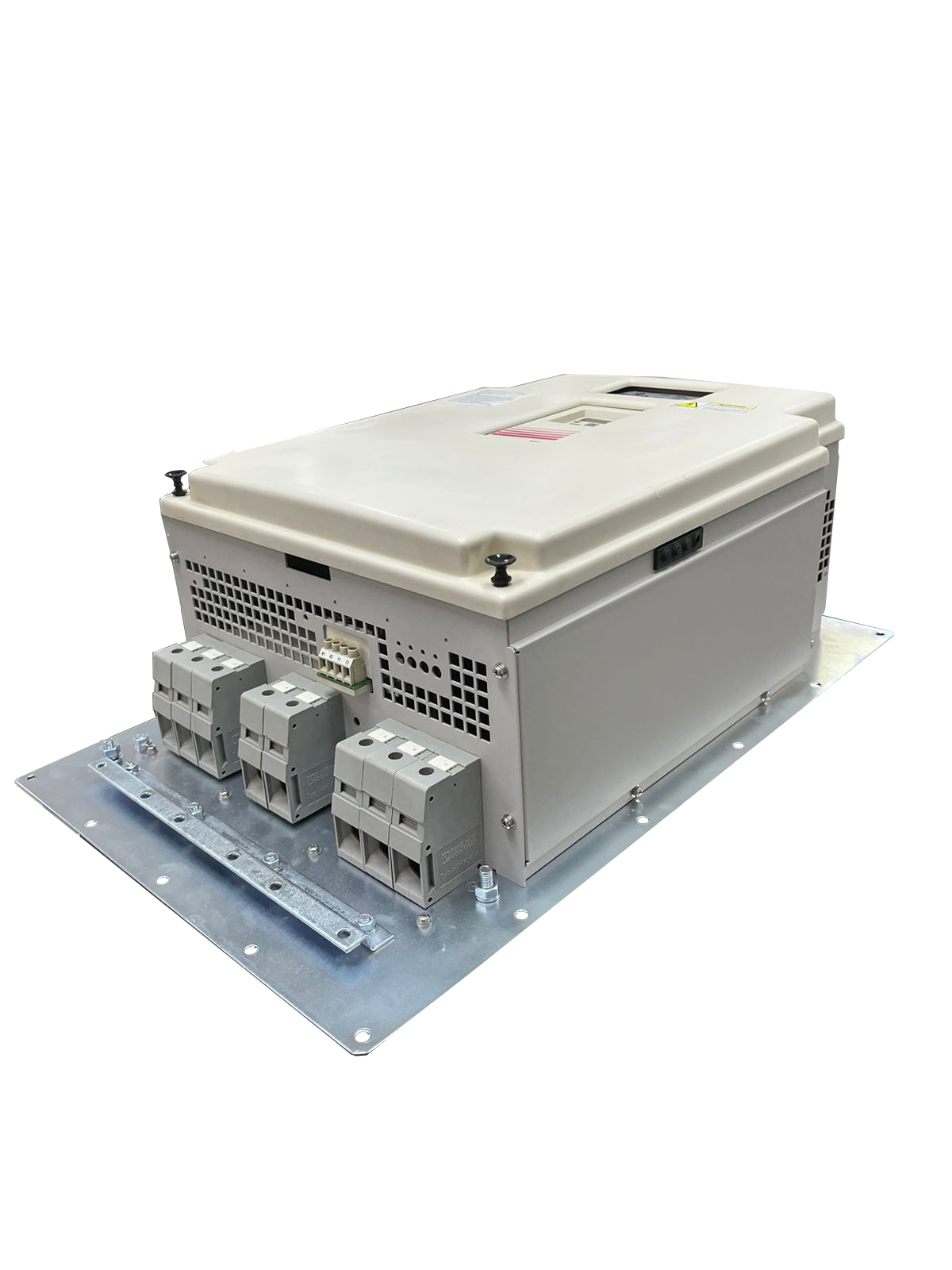

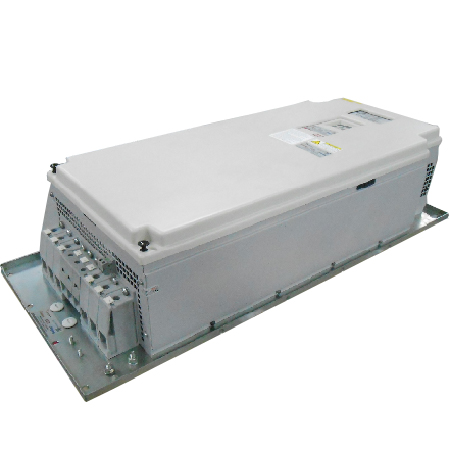

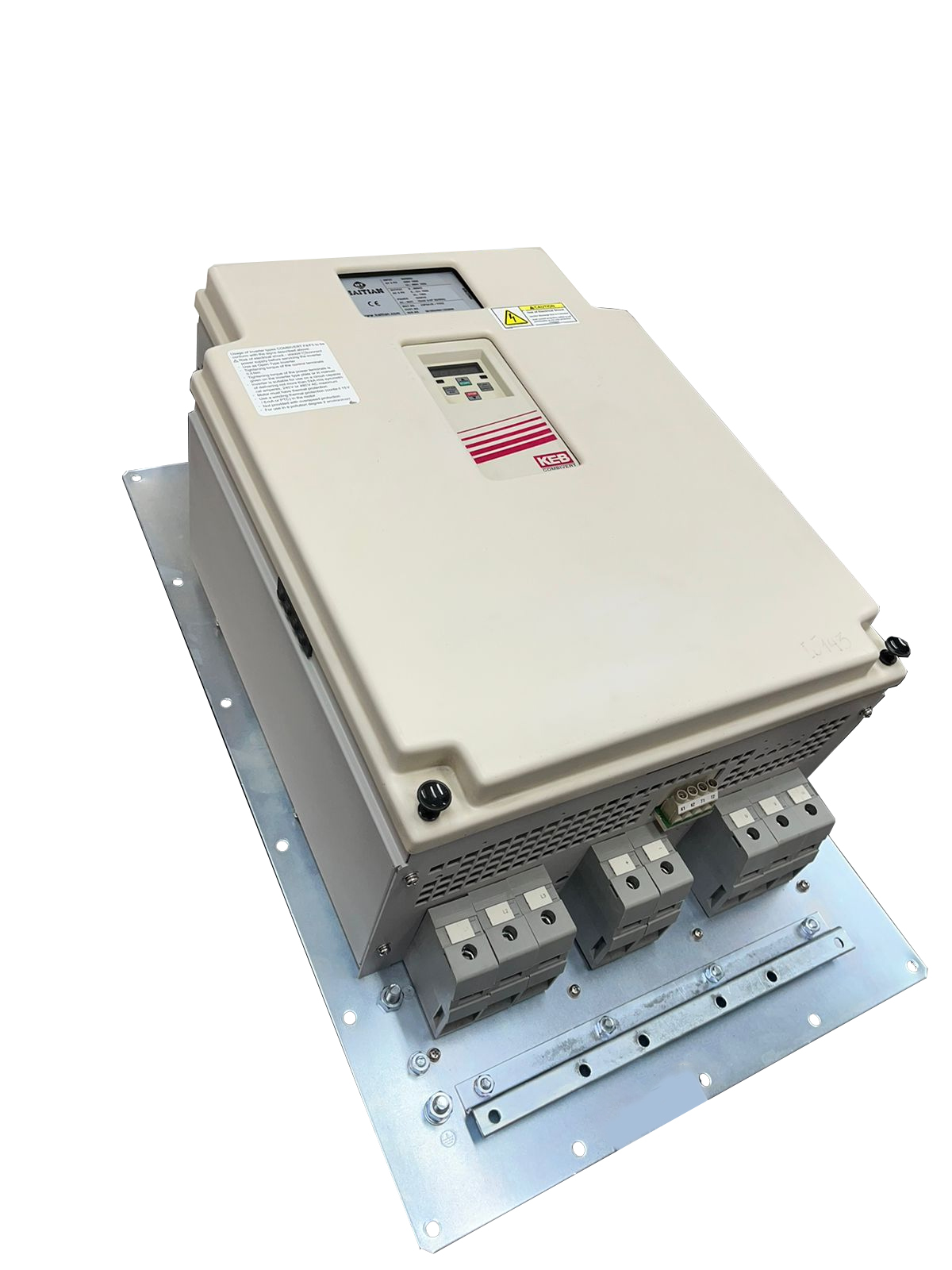

O drive F5 COMBIVERT foi projetado para lidar com as aplicações mais difíceis em todo o mundo e está disponível até 1.200 HP. A plataforma F5 é extremamente flexível e oferece opções de segurança configuráveis, dissipadores de calor, interfaces de codificador e portas de comunicação.
O cartão de controle COMBIVERT F5 está disponível em três níveis diferentes de desempenho / recursos para atender aos requisitos da aplicação: Básico, Compacto e de Aplicação
Disponível nas classes de 230, 480 e 690 VAC até 1.200 HP.
Conceito de operador de comunicação modular para máxima flexibilidade – Suporta: EtherNet / IP, ProfiNet, Modbus, EtherCAT, Powerlink, DeviceNet, CAN, Sercos e Interbus.
Saídas de alta velocidade – Saída de até 2.000 Hz para operação de motores de alta velocidade e alta frequência
As placas codificadoras F5 são de canal duplo com diferentes opções de entrada e saída. Diferentes versões estão disponíveis para suportar formatos diferentes, incluindo: TTL / HTL incremental, Resolver, BiSS, EnDAT e Hiperface.
O F5 VFD pode operar com frequências portadoras de até 16kHz e reduzir automaticamente se necessário.
Elétrico
- Faixa de potência: até 1200HP
- Classe de tensão de entrada: classes de 230, 480.690 VAC
- Sobrecarga (30 segundos): Varia por unidade. Em geral, 150%
- Frequência nominal de comutação: 2 – 16kHz, varia por unidade
- Frequência máxima de comutação: 16kHz com redução
Mecânico
Tipo de resfriamento: parte traseira plana, ventilador, resfriamento por líquido, push through
Certificações
- cULus
- CE
Meio Ambiente
- Classificação de proteção: IP20
- Altitude nominal: 1000m com redução de capacidade possível
Controle
(Versão do aplicativo)
- Tipos de motor: Indução, PM Servo, Linear, Torque
- Controle do motor: V / Hz, SMM, orientado a campo com encoder, ASCL, SCL
- Tipos de controle: Velocidade, Posição, Torque, Homing
- Posicionamento interno: Sim. Registro de 32 bits
Opções
As seguintes interfaces de comunicação estão disponíveis:
- Serial, RS232 / 485 (DIN 66019-II)
- DeviceNet
- Modbus
- Profibus
- Interbus
- CANopen
- Sercos
- Modbus TCP
- Ethernet TCP / IP
- EtherCAT
- Powerlink
- Profinet
- Ethernet / IP
Interfaces do codificador
Os seguintes dispositivos de feedback são suportados:
- TTL
- HTL
- Resolver
- Sin / Cos
- SSI-Sin / Cos
- EnDAT 2.1
- EnDAT 2.2
- BiSS
- Hiperface
- UVW
Segurança funcional
Entradas de Safe-Torque-Off (STO) de canal duplo com classificação SIL3 estão disponíveis como opção.
Dissipadores de calor
As seguintes opções de dissipador de calor estão disponíveis:
- Parte traseira plana
- Resfriado a ar (ventilador)
- Resfriado a líquido
- Empurrar
Resistor de frenagem
Os resistores de frenagem de montagem traseira podem ser incluídos no tamanho G. Esta opção reduz a área ocupada pelo painel.
EMI Filter
Os filtros EMI podem ser incluídos através do tamanho H. Esta opção reduz a área ocupada pelo painel.
