Série GR20 IO & GS20 – Operação fora do gabinete, fiação eficiente, projetado para confiabilidade

Descrição

Série GR & GS 20 – Operação fora do gabinete, fiação eficiente, projetado para confiabilidade

A série GS20 e GR20 da Inovance oferece módulos IO-Link robustos e altamente eficientes, projetados para instalação em campo com alto grau de proteção, comunicação bidirecional inteligente e integração simplificada com sensores e sistemas industriais modernos.

Características Técnicas

• Sistema de módulos IO-Link para automação industrial
• Comunicação IO-Link conforme padrão IEC 61131-9
• Comunicação bidirecional (envio de dados e parametrização remota)
• Instalação direta em campo (fora do painel)
• Grau de proteção:
  • GS20: IP67
  • GR20: IP20 (IP50 com tampa)
• Alimentação: 24V DC
• Interface padronizada IO-Link
• Transmissão de dados e alimentação no mesmo cabo
• Redução de cabeamento e instalação simplificada
• Diagnóstico avançado com mais de 20 tipos de alarmes
• Identificação automática de dispositivos (ID recognition)
• Visualização de falhas em tempo real
• Estrutura em liga metálica (alta resistência)
• Temperatura de operação:
  • GS20: -25°C a 70°C
  • GR20: -25°C a 55°C

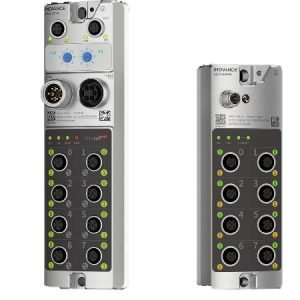

• GS20 (IO-Link Master):
  • Protocolo: EtherCAT
  • Versão IO-Link: V1.1
  • 8 portas IO-Link Class A
  • Taxas de transmissão:
    • COM1: 4.8 kbps
    • COM2: 38.4 kbps
    • COM3: 230.4 kbps
  • Corrente máxima:
    • Até 2A por ponto (modo SIO)
  • Conectores:
    • M12 A-code (IO-Link)
    • M12 D-code (EtherCAT)
  • Porta EtherCAT IN/OUT (cascata)
  • Diagnósticos:
    • Falha de alimentação
    • Sobretensão e subtensão
    • Falha de comunicação
    • Temperatura do chip
  • LED de status por porta
  • Chave rotativa para endereço EtherCAT
• GS20 (módulos IO-Link Slave):
  • 16 canais digitais
  • Entradas e saídas combinadas (2 em 1 por porta M12)
  • Tipo:
    • NPN ou PNP
  • Corrente máxima:
    • 500 mA por canal
  • Dimensões:
    • 170 × 70 × 20,5 mm

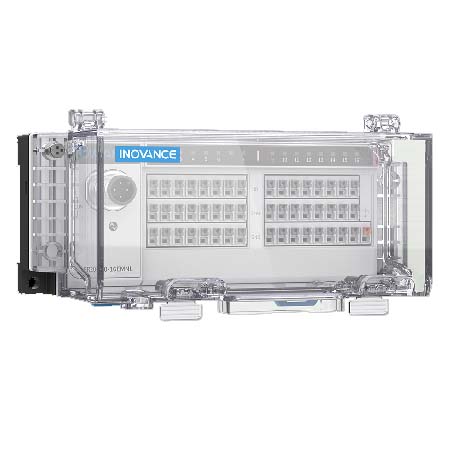

• GR20 (IO-Link Slave):
  • 16 canais digitais
  • Tipo:
    • NPN ou PNP
  • Corrente máxima:
    • 500 mA por canal
  • Dimensões:
    • 150 × 60 × 29 mm
  • Aplicação em painel ou campo protegido
• Conectividade:
  • Cabos M12 padronizados (A-code e D-code)
  • Cabos EtherCAT e IO-Link dedicados
  • Possibilidade de encadeamento (cascata)
  • Alimentação distribuída entre módulos
• Recursos adicionais:
  • Compatível com sensores IO-Link e sensores convencionais (modo SIO)
  • Integração com PLC via EtherCAT
  • Redução de tempo de comissionamento
  • Troca rápida de sensores com parametrização automática
