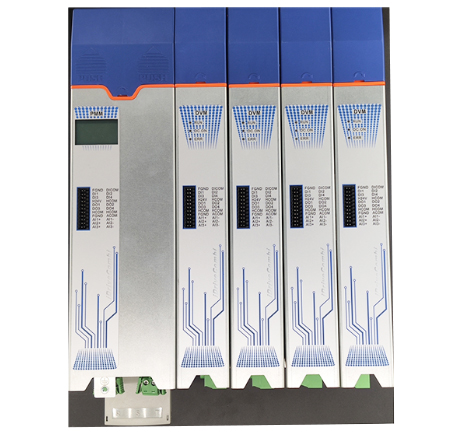

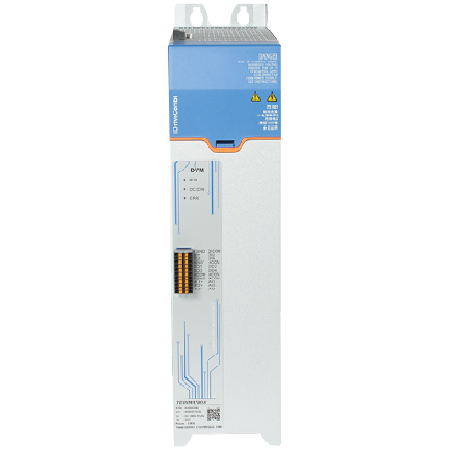

IDriveCombi
iDriveCombi | Common Bus Series
Ela é dedicada à solução SANDAL II, integrando-se ao sistema de controle do manipulador e equipamentos auxiliares, o que simplifica e modulariza todo o sistema e forma uma unidade de produção centrada na máquina de moldagem por injeção.
Características:
- Flexível e compacto
- Especificações abrangentes
- Eficiente e econômico
- Seguro e confiável
- Fácil operação
- Interface amigável
- Controle estável
- Modos ajustáveis
- Múltiplas funções
- Direitos de propriedade independentes da Techmation, que oferecem serviços de manutenção mais confiáveis
- Design inovador que oferece maior eficiência energética, custo-benefício, dimensões compactas de instalação e ótimo desempenho
- Instalação dividida da unidade retificadora e da unidade inversora, configurações flexíveis da unidade inversora
- STO e proteção contra falha de energia
- Comunicação digital completa SA-BUS, suportando no máximo 250us
- Precisão de controle superior e poderosa resistência a interferências
Parâmetros básicos
- Tensão de entrada (V) Unidade retificadora: CA trifásica 480 V e 380 V; flutuação contínua de tensão ± 10% Unidade inversora: 537 VCC-679 VCC
- Frequência nominal (Hz) 50Hz/60Hz, Faixa de flutuação: ±5%
- Frequência Portadora (Hz) 1k–16k Hz
- Especificação do driver Retificação: 37kW, 45kW, 75kW, 90kW (trifásico 480V e 380V)
- Inversão: Sobrecarga de 1,8 vezes: 7,5 kW, 11 kW, 22 kW, 30 kW, 37 kW, 45 kW, 55 kW, 75 kW (CA trifásico 480 V e 380 V) Sobrecarga de 2,5 vezes: 60H, 75H (CA trifásica 480V e 380V)
- Tipo de motor e método de controle Motor síncrono magnético permanente: servocontrole (posição, velocidade, torque) Motor assíncrono trifásico: controle vetorial
- Precisão do controle de velocidade ±0,01%
- Resposta de torque <1 ms
- Precisão do controle de torque ±1%
- Capacidade de sobrecarga Unidade inversora: Sobrecarga de 1,8 vezes: 1,5 vezes por 30s, 1,8 vezes por 2s Sobrecarga de 2,5 vezes: 2,5 vezes para 1s
- Curvas de aceleração e desaceleração Vários métodos de planejamento
- PID integrado Algoritmo PID, conveniente para realizar controle de processo e controle de malha fechada
- Classe de proteção IP20
- Método de resfriamento Resfriamento de ar forçado
Parâmetros de função
- Comunicação SABUS Período de comunicação de 250us, baixa latência e boa sincronização
- Proteção de hardware
- Alarme RST de perda de fase
- Alerta de falha RLY
- Monitoramento e proteção de potência de saída total
- Proteção de temperatura
- Proteção de tensão de barramento contra subtensão e sobretensão
- Proteção contra falha de energia de fontes de alimentação duplas
- Proteção contra curto-circuito para IGBTs
- Proteção contra sobrecarga para saídas
- Proteção contra curto-circuito para saídas
- Fusão rápida de proteção contra curto-circuito de barramento
Disponível nas versões: Unidade retificadora – 1DAM1_B337S00D0B, 1DAM1_B345S00D0B, 1DAM1_B375S00D0B e 1DAM1_B390S00D0B.
Unidade (inversor) : 1DAM1_V507MR1D0B, 1DAM1_V511MR1D0B, 1DAM1_V515MR1D0B, 1DAM1_V518MR1D0B, 1DAM1_V522MR1D0B, 1DAM1_V530MR1D0B, 1DAM1_V537MR1D0B, 1DAM1_V545MR1D0B, 1DAM1_V555MR1D0B, 1DAM1_V560HR1D0B e 1DAM1_V575HR1D0B.
