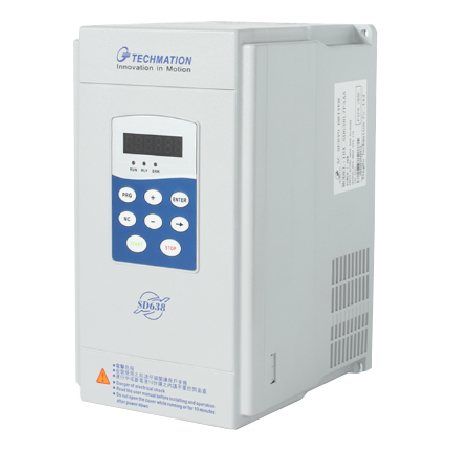

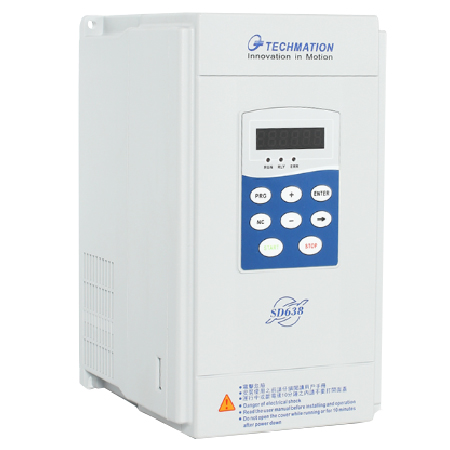

Servo Drive SD638
Servo Drive SD638
Características:
- Suporta encoders absolutos Tamagawa
- Suporta comunicação EtherNET e SABUS
- Adequado para cenários de aplicação que utilizam motores elétricos para acionar eixos, suportando os modos de posição e velocidade
- Estrutura recém-projetada Estrutura redesenhada, mais econômica e mais competitiva
- CPU atualizada CPU atualizada, maior precisão de amostragem de AD (corrente, barramento), fonte de alimentação bidirecional para placa de CPU
- Tipo de livro Módulo de energia: Dedicado para o tipo de livro
- Botão BOP Botão BOP adicionado
- Funcionalidade abrangente “Clone” todas as funções de software no AUSTONE
- Mecanismo de Proteção Estrita Mecanismo de proteção rigoroso que oferece monitoramento e salvaguarda exaustivos (detecção de sobrecorrente no terminal negativo do barramento).
Potência de entrada
- Tensão de entrada (V) CA 3PH 380~480V Faixa de flutuação -15%~10%, CA 323~528 V, acionamento 380 V
- Frequência de entrada (Hz) 50Hz/60Hz, Faixa de flutuação ±3%
Potência de saída (kW)
- Tensão de saída (V) 0~480V
- Potência de saída (kW) Consulte os valores nominais
- Corrente de saída (A) Consulte os valores nominais
Desempenho de controle
- Modo de controle Controle vetorial de malha fechada, controle V/F
- Tipo de motor Motor síncrono de ímã permanente CA
- Modo de controle Modo de posição
- Frequência máxima de saída 300Hz
- Configuração de instruções Configuração analógica; NET; SABUS
- Capacidade de sobrecorrente Máximo 2 vezes
- Capacidade de sobrecarga Em onda portadora de 4 kHz: 120% da corrente nominal por 30 minutos. 150% da corrente nominal por 90 segundos, 180% da corrente nominal por 8 segundos, 200% da corrente nominal por 1 segundo.
Interface Periférica
- Resolução de entrada analógica do terminal ≤10mV
- Resolução de entrada de comutação de terminal ≤1 ms
- Entrada analógica 3 canais, DC0~10V
- Entrada de comutação digital 6 canais, terminal comum (fonte de alimentação interna ou externa 24 V)
- Entrada de comutação digital 4 canais, terminal comum (24 V)
Proteção
Funções de proteção:
- sobrecorrente
- Sobretensão
- Subtensão
- Perda de fase
- Sobretemperatura
- Sobrecarga
- Proteção contra curto-circuito
Função de comunicação
NET; SABUS
Disponível nas versões: 1BX_SD638L5F3AA, 1BX_SD638L7F3AA e 1BX_SD638K1F3AA.
