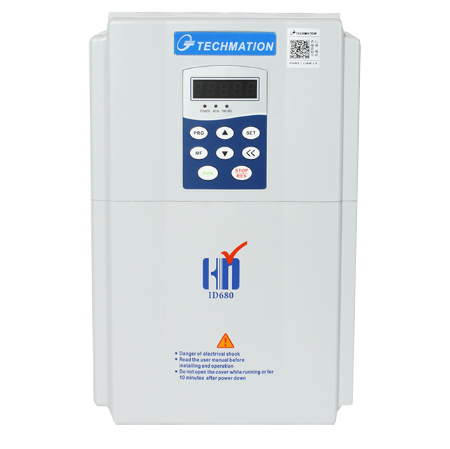

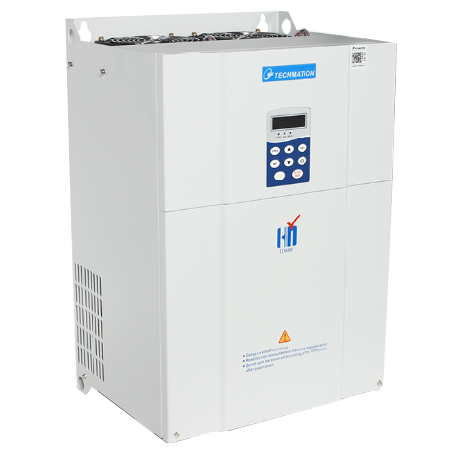

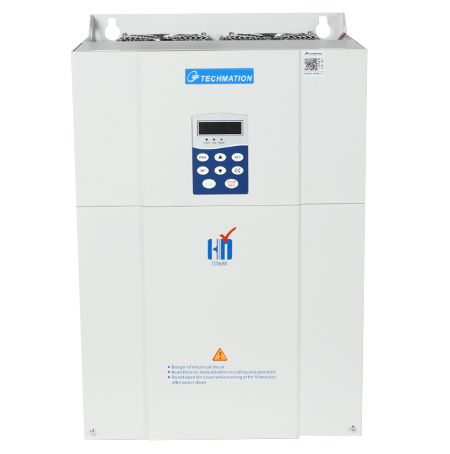

Servo Drive ID-680
Servo Drive ID-680
Características:
- Suporta encoders e resolver
- Suporta comunicação EtherNET, CAN_BUS e RS485 (opcional)
- Adequado para cenários de aplicação que usam óleo hidráulico como meio de trabalho, ele suporta tanto o modo de circuito fechado de pressão quanto o modo de velocidade
- Entrada de ampla tensão Suporta 220 V CA a 480 V CA
- Tamanho pequeno Tamanho pequeno, reduzindo o espaço necessário para instalar caixas de controle elétrico para pequenas máquinas
- Vários modos de controle disponíveis Malha fechada de pressão, modo de velocidade, modo V/F, modo de controle de posição sem sensor
- ADRC (Controle Ativo de Rejeição de Perturbações) ADRC (Active Disturbance Rejection Control), resolvendo o problema de overshoot
- Nova tecnologia SVPWM de sobremodulação A nova tecnologia SVPWM de sobremodulação melhora o desempenho de enfraquecimento de campo e a capacidade de sobrecarga do inversor
Potência de entrada
- Tensão de entrada (V) Faixa de flutuação -15%~10%, CA 323~528 V, acionamento 380 V Faixa de flutuação -10%~20%, CA 198~264V, acionamento 220V
- Frequência de entrada (Hz) 50Hz/60Hz
Potência de saída
- Tensão de saída (V) 0~480V
- Potência de saída (kW) Consulte os valores nominais
- Corrente de saída (A) Consulte os valores nominais
Desempenho de controle
- Método de controle Controle vetorial em malha fechada
- Tipo de motor Motor síncrono de ímã permanente CA
- Modo de controle Modo de malha fechada de pressão, modo de velocidade
- Frequência máxima de saída 300Hz
- Configuração de instruções Grandeza analógica, especificada internamente, EtherNET, CAN_BUS
- Capacidade de sobrecorrente Máximo 2 vezes
- Capacidade de sobrecarga Em onda portadora de 4 kHz: 120% da corrente nominal por 30 minutos. 150% da corrente nominal por 90 segundos, 180% da corrente nominal por 8 segundos, 200% da corrente nominal por 1 segundo
Interface Periférica
- Entrada analógica 3 canais, DC0~10V
- Entrada de comutação digital 6 canais
- Saída de comutação digital 4 canais
- Interface Resolver
Interface de comunicação
Ethernet; CAN_BUS
Proteção
Funções de proteção:
- sobrecorrente
- Sobretensão
- Subtensão
- Perda de fase
- Sobretemperatura
- Sobrecarga
- Proteção contra curto-circuito
Disponível nas versões: ID680K1F3, ID680K5F3, ID680K8F3, ID680J2F3, ID680I0F3, ID680I7F3, ID680H5F3, ID680G5F3, ID680E5F3, ID680C0F3, ID680A1F3, ID680A3F3 e ID680A6F3.
