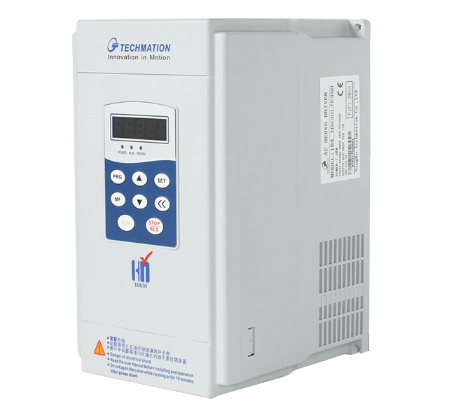

Servo Drive ID630
Servo Drive ID630
Características:
- Suporta resolver e encoders
- Suporta comunicação CAN_BUS e RS485
- Adequado para cenários de aplicações que utilizam óleo hidráulico como meio de trabalho, ele suporta tanto o modo de circuito fechado de pressão quanto o modo de velocidade
- Entrada de ampla Suporte tensão 220 V CA a 480 V CA
- Tamanho pequeno Tamanho pequeno, diminuindo o espaço necessário para instalação de caixas de controle elétrico para máquinas pequenas.
- Acompanhando os hábitos operacionais dos clientes “Cópia” completa das funções do software ID680, observando os hábitos de operação dos clientes
- Vários modos de controle disponíveis Malha fechada de pressão, modo de velocidade, modo V/F, modo de controle de posição sem sensor
- ADRC (Controle Ativo de Rejeição de Perturbações) ADRC (Controle Ativo de Rejeição de Perturbações), resolvendo o problema de overshoot
- Nova tecnologia SVPWM de sobremodulação A nova tecnologia SVPWM de sobremodulação melhorou o desempenho de enfraquecimento de campo e a capacidade de sobrecarga do inversor
Potência de entrada
- Tensão de entrada (V) CA 3PH 380~480V (faixa de flutuação -15%~10%) CA 3PH 220V (faixa de flutuação -10%~20%)
- Frequência de entrada (Hz) 50Hz/60Hz
- Potência de saída (kW)
- Tensão de saída (V) 0~480V
- Potência de saída (kW) Consulte os valores nominais
- Corrente de saída (A) Consulte os valores nominais
Desempenho de controle
- Método de controle Controle vetorial de malha fechada
- Tipo de motor Motor síncrono de ímã permanente CA
- Modo de controle Modo de malha fechada de pressão, modo de velocidade
- Frequência máxima de saída 300Hz
- Comando de pressão/fluxo especificado Grandeza analógica, especificada internamente
- Capacidade de sobrecorrente Máximo 2 vezes
- Capacidade de sobrecarga Em onda portadora de 4 kHz: 120% da corrente nominal por 30 minutos. 150% da corrente nominal por 90 segundos, 180% da corrente nominal por 8 segundos, 200% da corrente nominal por 1 segundo
Interface Periférica
- Entrada analógica 3 canais (2 canais, DC0~10V; 1 canal, DC0~10V/DC-10~10V)
- Saída analógica 2 canais, DC0~10V
- Entrada de comutação digital 5 canais
- Saída de comutação digital 1 canal
- Saída de interruptor de relé 2 canais (1 contato normalmente aberto + normalmente fechado, 1 contato normalmente aberto)
- Interface do codificador Resolver
- Interface de comunicação
- CAN_BUS; RS485
Função protetora
Funções de proteção: sobrecorrente, sobretensão, subtensão, perda de fase, alta temperatura e sobrecarga.
Disponível nas versões: ID630_L5F3, ID630_L7F3 e ID630_K1F3.
